產品說明

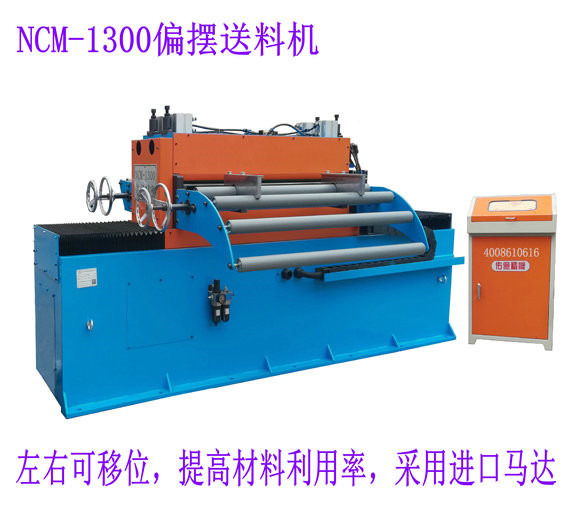

偏擺送料機圖片
沖壓NC偏擺送料機特點：
1、雙向移位式交替送料，效率高，節省成本：左右偏擺送料機根據沖壓圓片直徑的不同，可以隨機調整設置移位參數，確保圓圓互切式?jīng)_壓下料，以較大化的利用材料，節約生產成本，且設備可以根據沖壓圓片大小的不同，自動進行排布角度計算，保證大大節省材料。
2、使用范圍廣，適用材料種類多：左右偏擺送料機適合薄板以及厚板的圓片沖壓送料，材料厚度范圍一般在0.3-6.0mm，材料寬度可達到1800mm，下料圓片直徑可達1000mm。左右偏擺送料機適用的材料種類也非常多，如鋼、銅、鋁、冷軋板、熱軋板和特殊金屬等，圓片沖壓效果特別明顯。
3、下料精度高，誤差可控范圍小：左右偏擺送料機采用三凌PLC來控制設備的電控系統，電機系統與送料機滾筒用同步帶輪連接，從而實現送料滾筒的精密控制，另外一套伺服馬達系統與精密滾輪絲桿用同步帶連接，從而完成精密的左右移位控制。在左右偏擺送料機連續圓片沖壓的過程中，圓片邊角之間的距離可設置在0.5mm以內，且設備誤差可控在正負0.08mm以內，可以滿足高精密材料的沖壓生產。
4、設備操作簡便，自動化程度高：佑億左右偏擺送料機在沖壓生產過程中，只需要在觸摸屏上輸入材料的厚度、寬度以及下料圓片的直徑、送料步距等參數后，即可計算出送料的距離以及沖壓間距，操作簡便，真正實現了全自動化操作使用。
卷板沖壓偏擺送料機參數
|
型式 |
NCM-200 |
NCM-300 |
NCM-400 |
NCM-500 |
NCM-600 |
NCM-800 |
NCM-1000 |
NCM-1300 |
|
材料寬度 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1300 |
|
材料厚度 |
0.3-6.0 |
0.3-6.0 |
0.3-6.0 |
0.3-6.0 |
0.3-6.0 |
0.3-6.0 |
0.3-6.0 |
0.5-6.0 |
|
送料輥直徑 |
90 |
90 |
90 |
90 |
90 |
120 |
120 |
160 |
|
偏移距離 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1300 |
|
料卷擴張方式 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
手動/液壓 |
|
送料伺服馬達(KW) |
1 |
1.5 |
1.5 |
2 |
2 |
4.4 |
5.5 |
7.5 |
|
偏擺移位伺服(KW) |
1 |
1.5 |
1.5 |
2 |
2 |
4.4 |
5.5 |
7.5 |
偏擺送料機結構說明：
組成：帶上料臺車液壓開卷機、精密材料整平機、料坑過渡橋、左右偏擺送料機、高性能沖壓機（客戶可自選）、成品輸送帶（客戶可自選）

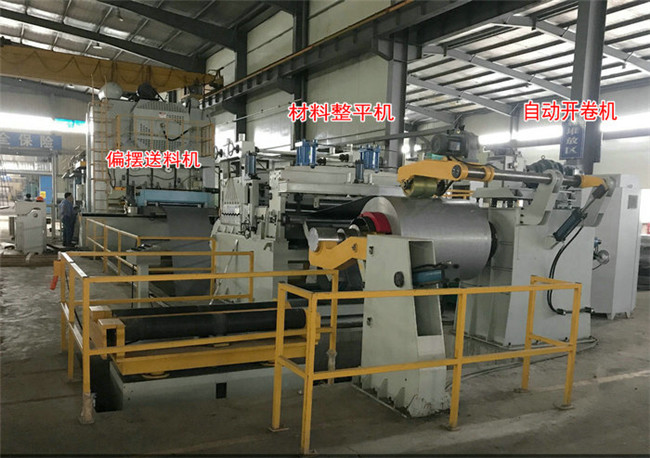

生產線實例

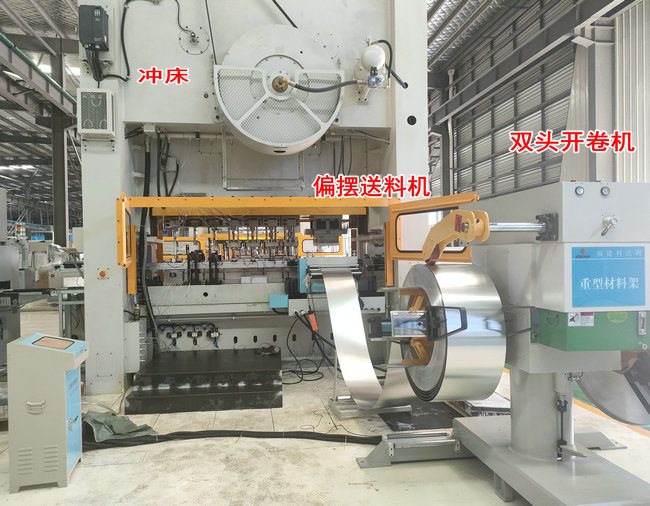

佑億沖床左右偏擺送料機可裝沖床的左邊，右邊及前面。
偏擺送料機整平機開卷機配沖床自動化沖壓生產線視頻
