斗式提升機導料板制作技術簡介
【技術領域】
本實用新型屬于機械設備輔助裝置技術領域，具體涉及一種適用于斗式提升機的接料導料板。
【背景技術】
斗式提升機是一種用于輸送物料的機械設備，其適用于將物料從低處往高處提升運送。斗式提升機具有輸送量大、提升高度高、運行平穩可靠等顯著優點，因而被廣泛應用于食品、醫藥、化學工業品、螺絲、螺帽等產品的提升上料。目前的很多斗式提升機都存在一個問題，即物料經提升后從畚斗(亦稱作料斗)高速卸下后直接沖擊到剛性的接料板上，這樣很容易造成接料板的損壞，降低接料板的使用壽命。并且剛性的接料板無法調節其與畚斗之間的距離，一般回料量都較大，生產效率不高。
【實用新型內容】
本實用新型的目的是提供一種適用于斗式提升機導料板，解決現有技術中的剛性接料板直接受物料沖擊、容易損壞、且無法接近畚斗的問題。
本實用新型所采用的技術方案是:一種適用于斗式提升機導料板，包括柔性板a，柔性板a為三層結構，其中間為海綿層，海綿層的兩面分別固連橡膠層;柔性板a沿長向的兩端分別連接固定塊a及固定塊b。
本實用新型的特點還在于:
固定塊a及固定塊b的截面均為U型，柔性板a的兩端分別連接在固定塊a及固定塊b的U型開口內。
柔性板a與固定塊a及固定塊b均通過緊固螺絲連接。
柔性板a沿短向的一端固接有柔性板b，柔性板b與柔性板a不在同一水平面內。
柔性板b為三層結構，其中間為海綿層，海綿層的兩面分別固連橡膠層。
本實用新型的有益效果是:本實用新型的一種適用于斗式提升機導料板，結構簡單、安裝方便，采用柔性材質制成，且可調節其與畚斗之間的距離，使其盡可能地靠近畚斗，采用大大降低了物料對接料板的沖擊力，避免了接料板的損傷，有效延長了接料板的使用壽命，并且減少了回料量。
【附圖說明】

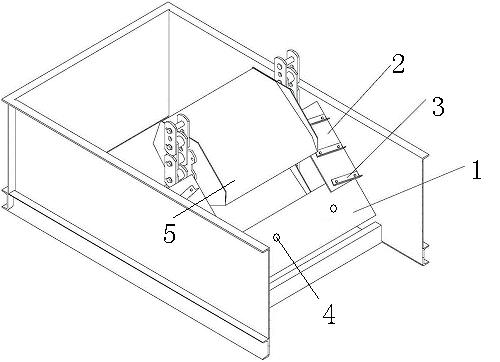

圖1為本實用新型一種適用于斗式提升機導料板的結構示意圖。
圖中，1.柔性板a，2.固定塊a，3.固定塊b，4.緊固螺絲，5.畚斗。
【具體實施方式】
下面結合附圖與【具體實施方式】對本實用新型作進一步詳細描述:
本實用新型的一種適用于斗式提升機導料板，如圖1所示，包括柔性板al，柔性板al為三層結構，其中間為海綿層，海綿層的兩面分別固連橡膠層;柔性板al沿長向的兩端分別連接固定塊a2及固定塊b3。固定塊a2及固定塊b3的截面均為U型，柔性板al的兩端分別連接在固定塊a2及固定塊b3的U型開口內。柔性板al與固定塊a2及固定塊b3均通過緊固螺絲4連接，最好在每個固定塊的兩端各連接一個緊固螺絲4。柔性板al沿短向的一端固接有柔性板b5，柔性板b5與柔性板al不在同一水平面內，即兩者成一定的夾角，此夾角最好為45°?60°。柔性板b5為三層結構，其中間為海綿層，海綿層的兩面分別固連橡膠層。
將本實用新型的接料導料板安裝在畚斗6的下方位置處，首先將固定塊a2及固定塊b3對稱固定在(焊接或者螺栓連接)畚斗6下方的提升機筒壁上，然后將柔性板al的兩端安裝進固定塊a2及固定塊b3的U型開口內，安裝時使柔性板b5相對柔性板al向下傾斜，最后上緊緊固螺絲4進行固定;最好將柔性板al與固定塊b3配合的一邊制作得比固定塊b3的U型開口較長，也就是說，將柔性板al安裝進固定塊b3的U型開口后，柔性板al的兩端能夠伸出固定塊b3的U型開口。這樣，從畚斗6高速沖出的物料在落到接料板之前，先經過柔性板al進行緩沖，再經過向下傾斜的柔性板b5進行第二次緩沖，大大降低了對接料板的沖擊力，避免了接料板的損傷，有效延長了接料板的使用壽命。并且整個接料導料板與畚斗之間的距離可調，可以使柔性板al盡量靠近畚斗，降低回料量。
【技術內容】
1.一種適用于斗式提升機接料導料板，其特征在于，包括柔性板a(l)，柔性板a(l)為三層結構，其中間為海綿層，海綿層的兩面分別固連橡膠層;所述柔性板a(l)沿長向的兩端分別連接固定塊a(2)及固定塊b(3)。2.根據權利要求1所述的一種適用于斗式提升機導料板，其特征在于，所述的固定塊a(2)及固定塊b(3)的截面均為U型，所述柔性板a(l)的兩端分別連接在固定塊a(2)及固定塊b(3)的U型開口內。3.根據權利要求2所述的一種適用于斗式提升機接料導料板，其特征在于，所述的柔性板a(l)與固定塊a(2)及固定塊b(3)均通過緊固螺絲(4)連接。4.根據權利要求1-3中任一項所述的一種適用于斗式提升機導料板，其特征在于，所述柔性板a(l)沿短向的一端固接有柔性板b(5)，柔性板b(5)與柔性板a(l)不在同一水平面內。5.根據權利要求3所述的一種適用于斗式提升機導料板，其特征在于，所述的柔性板b(5)為三層結構，其中間為海綿層，海綿層的兩面分別固連橡膠層。
【技術摘要】
本實用新型公開了一種適用于斗式提升機導料板，包括柔性板a，柔性板a為三層結構，其中間為海綿層，海綿層的兩面分別固連橡膠層；柔性板a沿長向的兩端分別連接固定塊a及固定塊b。本實用新型結構簡單、安裝方便，采用柔性材質制成，且可調節其與畚斗之間的距離，使其盡可能地靠近畚斗，采用大大降低了物料對接料板的沖擊力，避免了接料板的損傷，有效延長了提升機接料板的使用壽命，并且減少了回料量。
